PLC Splitter
PLC Splitter er en type optisk strømstyringsenhet som er produsert ved hjelp av Silica Waveguide -teknologi. Vi tilbyr hele serien med 1xn og 2xn splitterprodukter som er skreddersydd for spesifikke applikasjoner.3
Dele:
Spesifikasjoner
● Lavt innsettingstap
● Lav PDL
● Kompakt design
● God kanal-til-kanal-enhetlighet
● Bred betjeningsbølgelengde: Fra 1260nm til 1650nm
● Bred driftstemperatur: Fra -40oC til 85oC høy pålitelighet og stabilitet
PLC Splitter -type
1. Klassifisering etter form

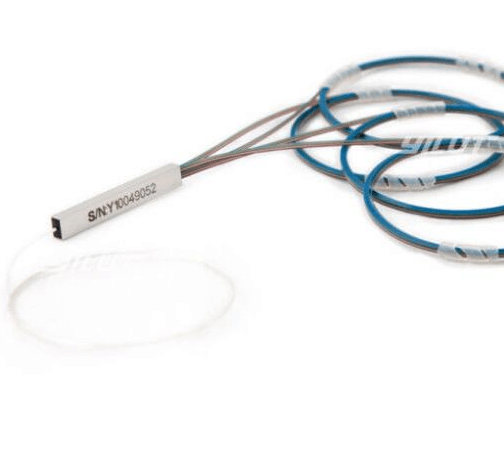

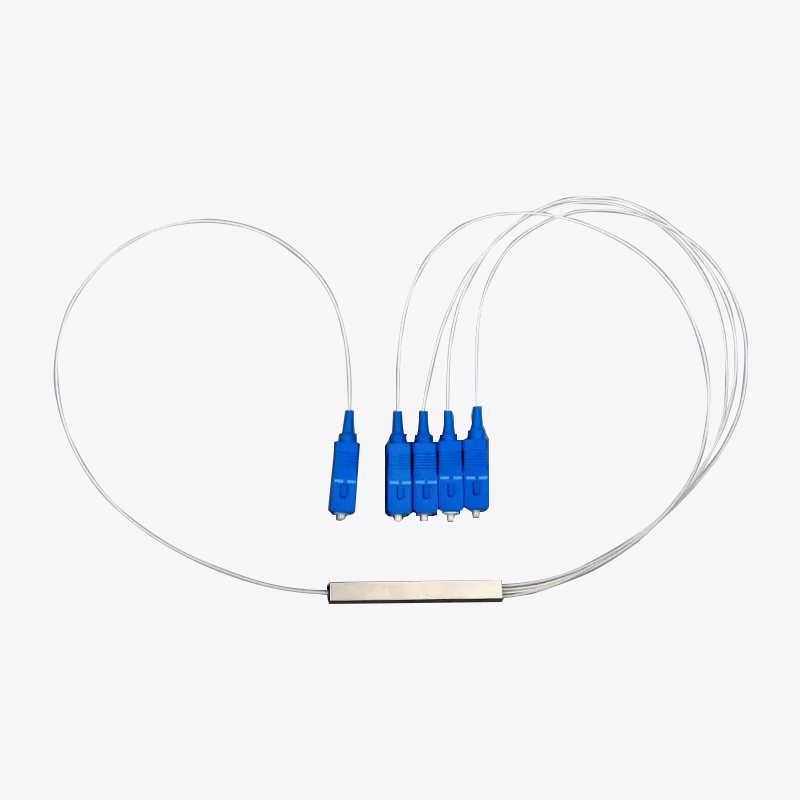

● Mini PLC Splitter

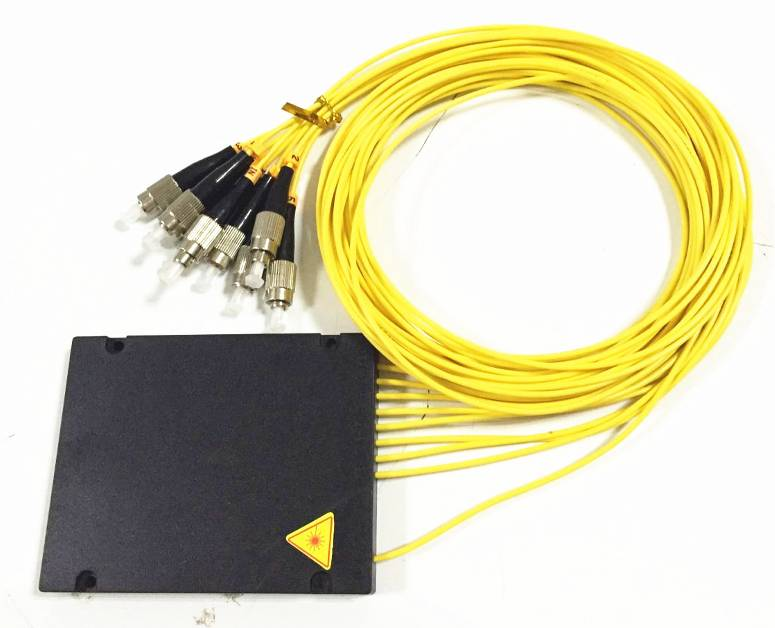

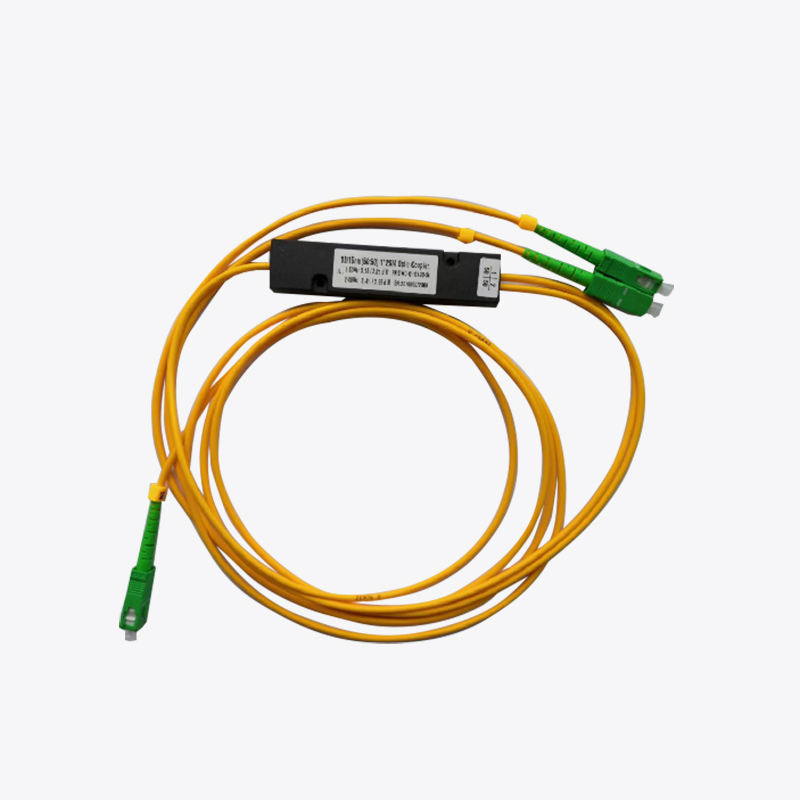

● ABS -boks PLC Splitter
2. Klassifisering av serier
1/2*2、1/2*4、1/2*8、1/2*16、1/2*32、1/2*64、1/2*126

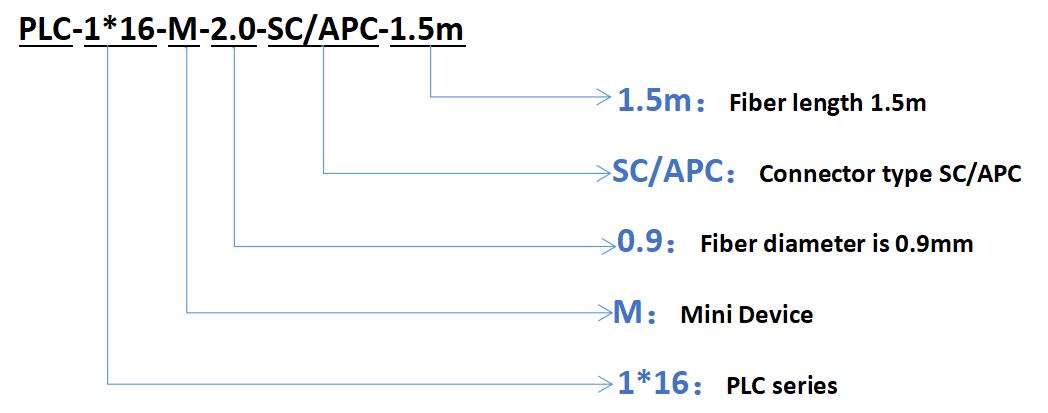

Produktstruktur
Lengden på optisk fiber kan tilpasses i henhold til det faktiske kravet.
Koblingstype ： SC/APC 、 FC/APC 、 LC/APC 、 FC/Upc 、 LC/Upc 、 ST/UPC
Fiberdiameter ： 0,9 mm/2,0 mm/3,0 mm
PLC -enhet: Mini/ABS Box
PLC -serie ： 1/2*2/4/8/16/32/64/128
Mekanisk spesifikasjon:
1*n splittere:
| Parameter | Enhet | Verdi | |||||||
| Produkttype |
| 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| Betjening av bølgelengde | nm | 1260 ~ 1650 | |||||||
| Innsettingstap | Typ. | db | 3.6 | 7.0 | 10.2 | 13.5 | 16.6 | 20.1 | 24.5 |
| Maks. | db | 4.1 | 7.5 | 10.5 | 13.8 | 17.1 | 20.8 | 25.5 | |
| Ensartethet (maks.) | db | 0.5 | 0.8 | 0.8 | 1.4 | 1.5 | 2.0 | 2.6 | |
| PDL (maks.) | db | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.8 | |
| Returtap | db | ≥55 (APC Type Connectors) / 50 (UPC Type Connectors) | |||||||
| Direktivitet | db | ≥55 | |||||||
| Drift og storageTemperatur | ℃ | -40 ～ 85 | |||||||
2*n splittere:
| Parameter | Enhet | Verdi | ||||||||
| Produkttype |
| 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
| Betjening av bølgelengde | nm | 1260 ~ 1650 | ||||||||
| Innsettingstap | Typ. | db | 4.1 | 7.2 | 10.5 | 13.8 | 17.0 | 20.5 | 24.8 | |
|
| Maks. | db | 4.5 | 7.6 | 11.0 | 14.8 | 17.9 | 21.5 | 25.8 | |
| Ensartethet (maks.) | db | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.5 | 3.0 | ||
| PDL (maks.) | db | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 1.0 | ||
| Returtap | db | ≥55 (APC Type Connectors) / 50 (UPC Type Connectors) | ||||||||
| Direktivitet | db | ≥55 | ||||||||
| Drift og storageTemperatur | ℃ | -40 ～ 85 | ||||||||
PLC splitters materialkrav
1. Optisk fiber
| Prosjekt | Spesifikasjoner |
| Optisk fiber | G657A1 |
| Ф (mm) | 0,9/2,0/3.0 |
| Optisk kabel | Hvit/Hytrel Yellow/PVC/Aramid Fiber |

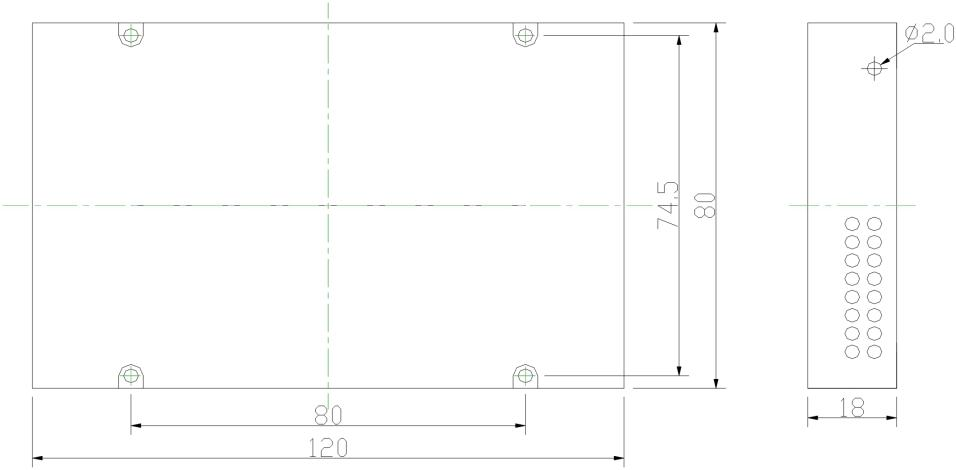

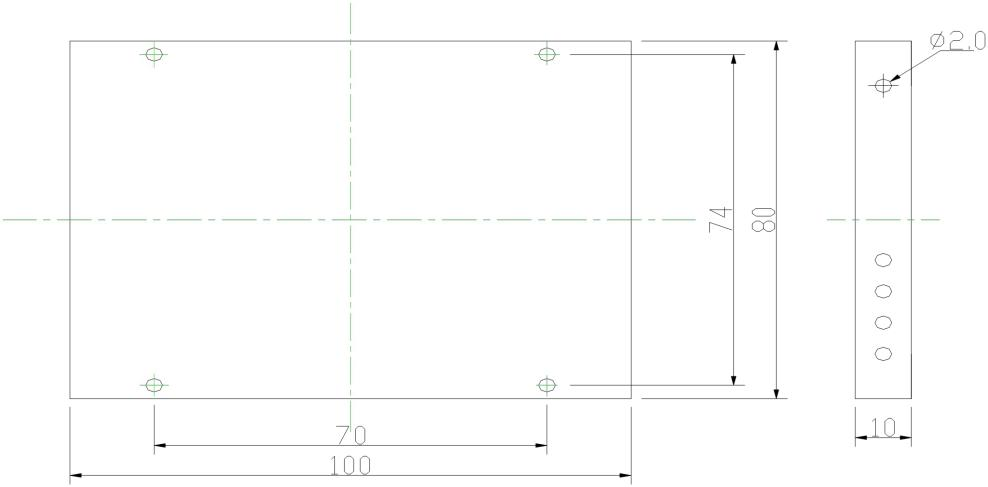

2. ABS -boksestørrelse (enhet: mm)
| Produkttype | Enhet | Optisk kabel | Størrelse （Lengde, bredde og høyde） |
| 1/2x2 | mm | 2.0/3.0 | 100x80x10 |
| 1/2x4 | mm | 2.0/3.0 | 100x80x10 |
| 1/2x8 | mm | 2.0/3.0 | 100x80x10 |
| 1/2x16 | mm | 2.0/3.0 | 120x80x18 |
| 1/2x32 | mm | 2.0/3.0 | 120x80x18 |
| 1/2x64 | mm | 2.0/3.0 | 120x80x18 eller 140x114x18 |
| 1/2x128 | mm | 2.0/3.0 | 140x114x18 |
 |  |  |
| 100x80x10 | 120x80x18 | 140x114x18 |
Koblingsspesifikasjoner
 |  |
| Min i boks | ABS Box |

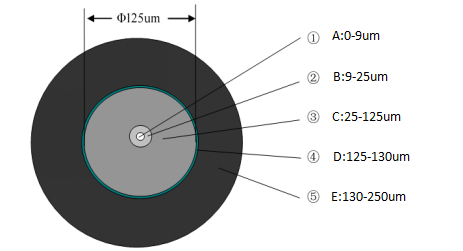

1. Ansiktsspesifikasjon
| Omfang | Feilbeskrivelse | Standard |
| ①a: | Riper og nicks | Ingen |
| Bobler og flekker | Ingen | |
| Fremmedlegeme | Ingen | |
| ②B: | Riper og nicks | Ingen |
| Bobler og flekker | Ingen | |
| Fremmedlegeme | Ingen | |
| ③C: | Riper og nicks | ≤2um og ≤1pcs |
| Bobler og flekker | ≤2um og ≤3pcs | |
| Fremmedlegeme | Ingen | |
| ④d: | Riper og nicks | ≤5um og ≤1pcs |
| Bobler og flekker | ≤5um og ≤2pcs | |
| Fremmedlegeme | Ingen | |
| ⑤e: | Riper og nicks | ≤5um og ≤3pcs |
| Bobler og flekker | ≤5um og ≤3pcs | |
| Fremmedlegeme | Tillat litt ikke flyttbar |
2. Kontakt ansikt 3D
| Kontakt (mm) | ROC (MM) | Apex Offset (μm) | Fiberhøyde (nm) | APC-vinkel (°) | |
| Ф2.5 | UPC | 10 ～ 25 | ≤50 | -100 ～ 50 | —— |
| APC | 5 ～ 15 | ≤50 | -100 ～ 50 | 8 ± 0,5 | |
| Ф1.25 | UPC | 7 ～ 25 | ≤50 | -100 ～ 50 | —— |
| APC | 5 ～ 12 | ≤50 | -100 ～ 100 | 8 ± 0,5 | |
| 1. I den fiberhøyde kolonnen betegner prominens, - depresjon. 2. ROC/APEX OFFSET/Fiberhøyde UPC prosent av PASS ≥80%. APC prosent av pass ≥70%. | |||||
